概述：

GCS型低壓抽出式開關柜，（以下簡稱裝置）是應廣大電力用戶及設計單位的要求設計研制出的符合市場需求的低壓抽出式開關柜。裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等低壓配電系統。

我廠該產品已取得國家強制性產品3C認證證書。

結構特點：

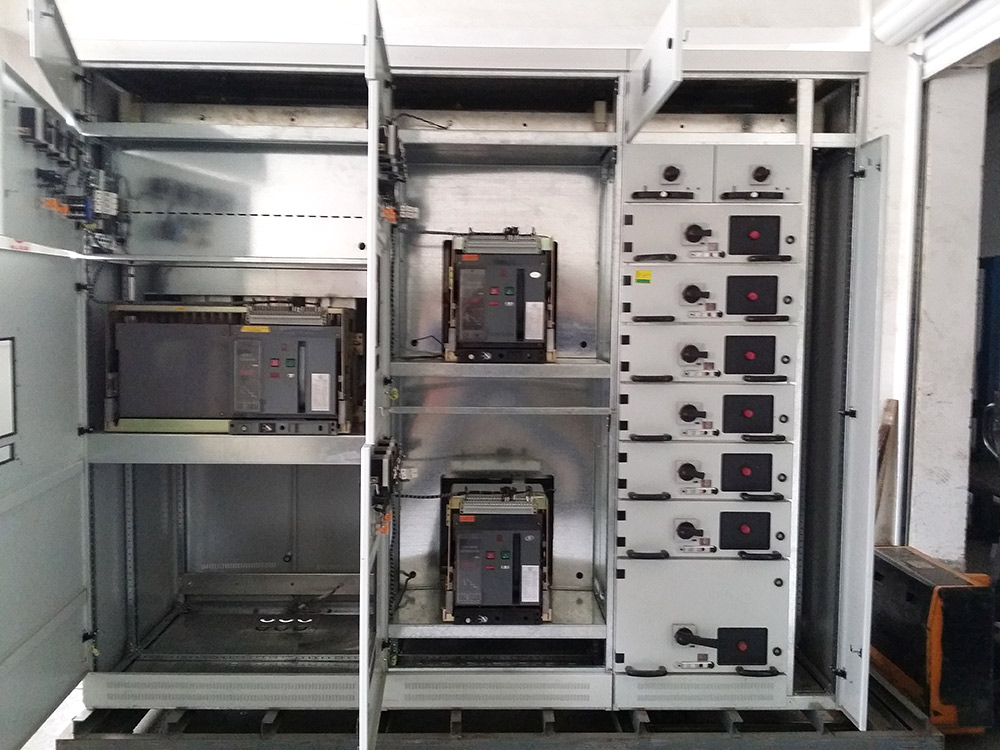

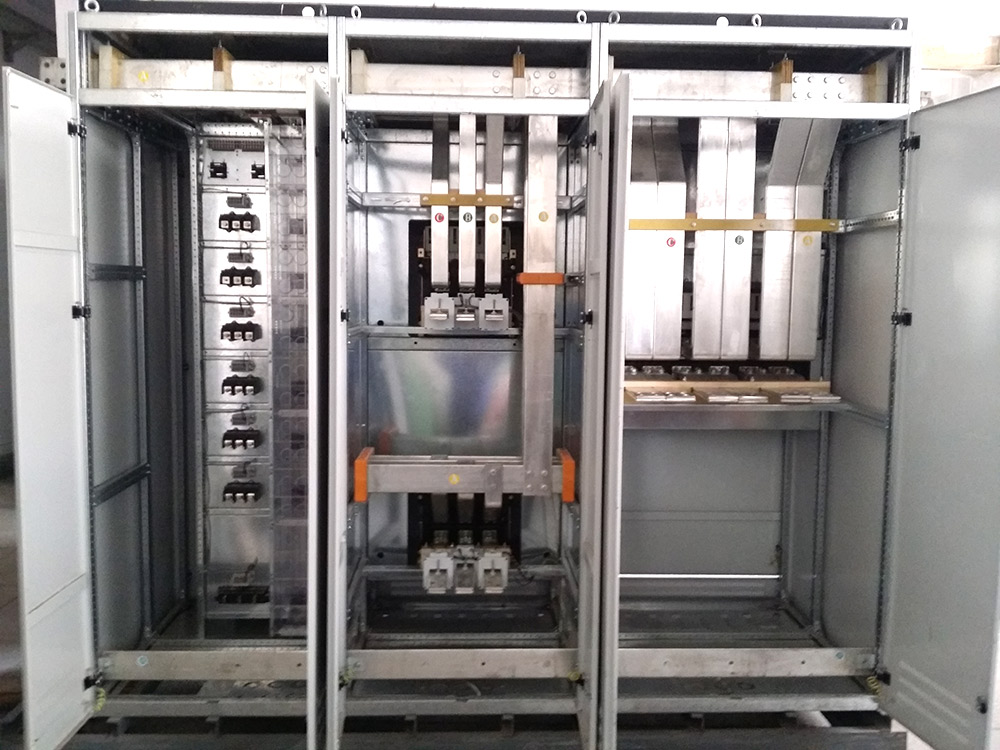

裝置由進線柜、饋電柜及控制柜拼裝組成，它們分別由柜架、門、覆板、隔板、開關電器元件、銅排、導線、絕緣支撐件、抽屜單元等組成，儀表門上裝有電流表、電壓表、按鈕和指示燈。殼體由鋼板彎制成形，柜架采用C型型鋼，在型鋼的兩側面有模數為25mm；彎制后螺栓聯結而成。裝置進線方式為后面中間進線。裝置分為功能單元隔室等，各功能室嚴格分開，相互隔離，各功能單元的作用相對獨立。抽屜單元類型為1/2單元、1單元、3/2單元、2單元。抽屜具有連接、試驗、隔離抽出四個位置，并有明顯標志。

產品參數：

額定工作電壓（Ue）：380V

頻率：50HZ

主母線的額定電流（InA）：2500A～1000A

配電母線的額定電流（InA）：1000A～600A

主母線的額定短時耐受電流（Icw）：50kA

配電母線的額定短時耐受電流（Icw）：50kA

外殼防護等級：IP30

裝置特點：

提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升到接插件、電纜頭、間隔板帶來的附加溫升。 功能單元之間、隔離之間的分隔清晰、可靠，不因某一單元的故障而影響其他單元工作，使故障局限在最小范圍。

抽屜單元有足夠數量的二次接插件(1單元及以上為32對，1/2單元為20對)，可滿足計算機接口和自控回路對接點數量的要求。

產品具有分段、接通能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點。可以作為低壓抽出式開關柜的換代產品使用。

產品依據標準：

GB/T7251.12-2013《低壓成套開關設備和控制設備 第2部分：成套電力開關和控制設備》
